Переходная секция: ключевой мост, соединяющий камеру сгорания и турбину

Переходная секция: ключевой мост, соединяющий камеру сгорания и турбину.

Форма переходного участка обычно представляет собой постепенно меняющуюся трубу. Площадь его поперечного сечения постепенно увеличивается от компрессора к камере сгорания. Это связано с тем, что скорость воздушного потока и давление на выходе из компрессора высоки, и необходимо уменьшить скорость воздушного потока за счет увеличения площади поперечного сечения, чтобы воздушный поток мог лучше смешиваться с топливом и стабильно сгорать в камере сгорания. Его длина варьируется в зависимости от общей конструкции и требований к производительности газовой турбины. Вообще говоря, расчет его длины должен учитывать равномерность прохождения воздушного потока и минимизацию потерь давления.

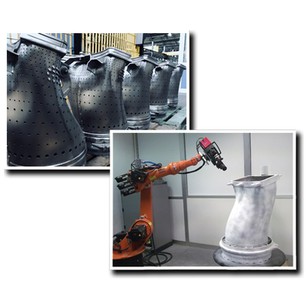

Поскольку переходная секция должна выдерживать высокую температуру и давление, особенно переходная секция от выхода камеры сгорания к турбине, она должна подвергаться промывке высокотемпературным дымовым газом. Поэтому обычно используются жаропрочные сплавы, такие как сплавы на основе никеля. В процессе изготовления может быть задействована технология прецизионного литья, обеспечивающая гладкость внутренней поверхности и снижение сопротивления трения воздушного потока. В то же время в некоторых переходных секциях также будет использована конструкция внутренних каналов охлаждения для снижения температуры компонентов за счет подачи охлаждающего воздуха для обеспечения структурной целостности и стабильной работы в высокотемпературных средах.

При переходе от компрессора к камере сгорания основной функцией является регулировка скорости и давления воздушного потока. Скорость воздушного потока на выходе из компрессора высока, тогда как камера сгорания требует относительно низкоскоростного воздушного потока для обеспечения достаточного смешивания и устойчивого горения топлива и воздуха. Переходная секция снижает скорость воздушного потока, и давление соответственно изменяется для удовлетворения требований на входе в камеру сгорания за счет постепенно меняющейся площади поперечного сечения. Переходная секция от камеры сгорания к турбине должна обеспечивать равномерный вход высокотемпературного и высокоскоростного газа в турбину, чтобы турбина могла эффективно извлекать энергию из газа.

Конструкция переходной секции имеет решающее значение для обеспечения равномерного воздушного потока. В газовой турбине как смешивание топлива и воздуха в камере сгорания, так и рабочий процесс газа в турбине требуют равномерного распределения воздушного потока. Неравномерный поток воздуха может привести к таким проблемам, как неполное сгорание, локальный перегрев или неравномерное воздействие на лопатки турбины. Переходная секция направляет воздушный поток равномерно через специальные внутренние конструкции, такие как направляющие лопатки и плавные стенки, тем самым улучшая производительность и надежность всей газотурбинной системы.

Переходный участок между камерой сгорания и турбиной напрямую влияет на рабочие характеристики турбины. Если переходная секция не может равномерно направлять высокотемпературный газ в турбину, лопатки турбины будут подвергаться неравномерному тепловому и механическому напряжению. Это не только снизит эффективность турбины, но также может привести к повреждению лопаток турбины и сократить срок службы газовой турбины. Кроме того, потеря давления в переходном участке также повлияет на давление газа на входе в турбину, тем самым повлияв на работоспособность турбины.
